Автоматические гаражные ворота RSD02

Автоматические гаражные ворота RSD02

Узнать стоимость своих ворот

Я согласен с политикой конфиденциальности

Га­раж­ные сек­ци­он­ные во­ро­та се­рии RSD02 мо­гут быть уста­нов­ле­ны в ма­лых и сред­них про­емах. Во­ро­та из­го­тав­ли­ва­ют­ся из сэнд­вич-па­не­лей, ши­ри­на го­то­во­го из­де­лия — не бо­лее 5000 мм., а вы­со­та — до 3000 мм. Ба­лан­си­ров­ку по­лот­на во­рот обес­пе­чи­ва­ет, уста­нов­лен­ный на при­то­ло­ке га­ра­жа, тор­си­он­ный ме­ха­низм. Бла­го­да­ря ши­ро­ко­му вы­бо­ру ти­пов подъ­ема, га­раж­ные сек­ци­он­ные во­ро­та RSD02 мо­гут быть уста­нов­ле­ны в по­ме­ще­ни­ях, име­ю­щих нестан­дарт­ную пла­ни­ров­ку.

Ком­плек­та­ция во­рот се­рии RSD02:

  • По­лот­но.
  • На­деж­ный тор­си­он­ный ме­ха­низм, обес­пе­чи­ва­ю­щий не ме­нее 25000 цик­лов от­кры­ва­ния/за­кры­ва­ния.
  • Спе­ци­аль­ное устрой­ство, за­щи­ща­ю­щее пру­жи­ны от по­ры­ва.
  • Си­сте­ма на­прав­ля­ю­щих.
  • Руч­ка.
  • За­движ­ка.
  • Па­кет до­ку­мен­тов.

Стан­дарт­ная ком­плек­та­ция дан­ной се­рии, по же­ла­нию за­каз­чи­ка, мо­жет быть до­пол­не­на:

  • Ав­то­ма­ти­кой DoorHan.
  • Ри­гель­ным зам­ком.
  • Верх­ним и ниж­ним про­фи­ля­ми.
  • Внеш­ним кон­ту­ром уплот­ни­те­ля.
  • Ок­на­ми и ка­лит­кой.

От­ли­чи­тель­ные ха­рак­те­ри­сти­ки се­рии DoorHan:

  • Боль­шой вы­бор ди­зай­нер­ских раз­ра­бо­ток.
  • Де­сять ва­ри­ан­тов подъ­ема по­лот­на.
  • На­деж­ное устрой­ство за­щи­ты пру­жин и тро­са от по­ры­вов.
  • Впе­чат­ля­ю­щее чис­ло цик­лов от­кры­ва­ния/за­кры­ва­ния.



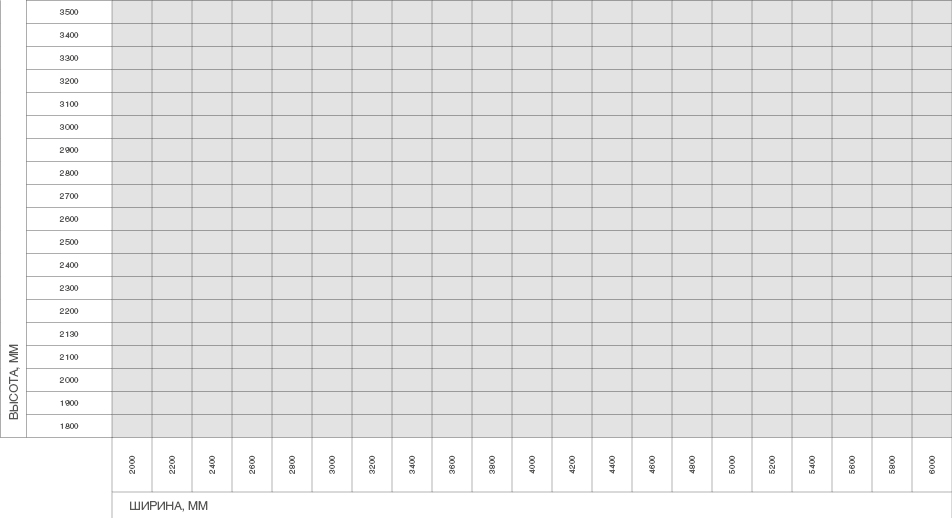

Таб­ли­ца раз­ме­ров



Па­ра­метр       По­ка­за­тель
Ши­ри­на про­ема, мм                                                                               от 2 000 до 6 000
Вы­со­та про­ема, мм                                      от 1 800 до 3 500
При­то­ло­ка, мм                                      от 150
При­стен­ки, мм                                      от 120



РАЗМЕРЫ ПРОЕМА

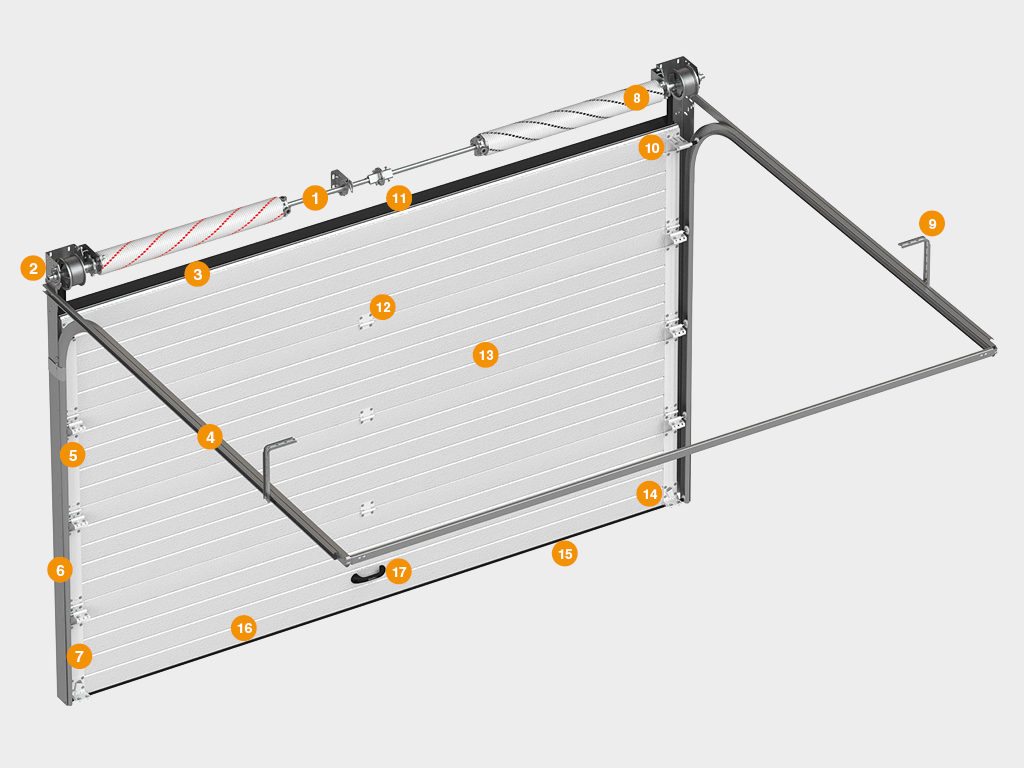

КОНСТРУКЦИЯ



1. Си­сте­ма урав­но­ве­ши­ва­ния по­лот­на во­рот (пру­жин­но-тор­си­он­ный ме­ха­низм)
2. Кон­це­вой П-об­раз­ный опор­ный крон­штейн
3. Верх­ний про­филь
4. На­прав­ля­ю­щие для по­лот­на во­рот
5. Опо­ра с ро­ли­ко­дер­жа­те­лем и ро­ли­ком
6. Уг­ло­вая стой­ка
7. Бо­ко­вая крыш­ка
8. Устрой­ство за­щи­ты от об­ры­ва пру­жи­ны
9. Си­сте­ма креп­ле­ния к по­тол­ку
10. Верх­ний опор­ный крон­штейн
11. Верх­ний уплот­ни­тель
12. Пет­ля
13. По­лот­но во­рот из сэнд­вич-па­не­лей
14. За­движ­ка (оп­ция)
15. Ниж­ний опор­ный крон­штейн
16. Ниж­ний про­филь с уплот­ни­те­лем
17. Руч­ка


ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА

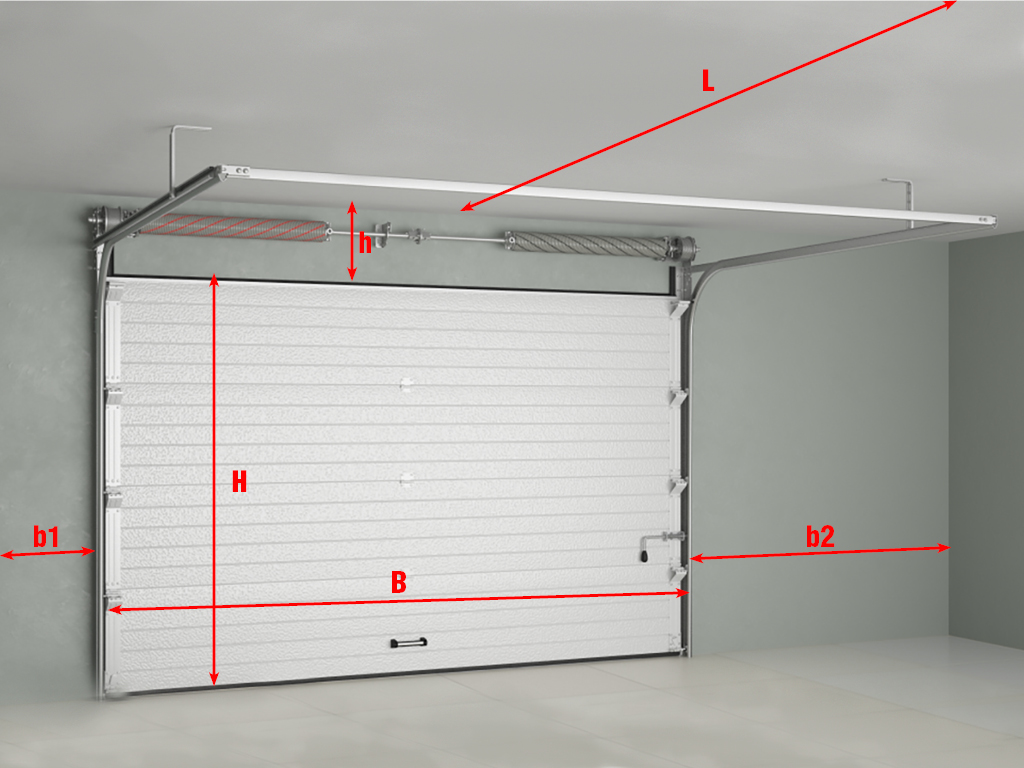

Для сня­тия необ­хо­ди­мых по­ка­за­те­лей до­ста­точ­но ру­лет­ки и стро­и­тель­но­го уров­ня. Все за­ме­ры про­из­во­дят­ся внут­ри по­ме­ще­ния. За­мер каж­дой ве­ли­чи­ны необ­хо­ди­мо про­из­во­дить как ми­ни­мум по трем точ­кам:
H — вы­со­та про­ема (рас­сто­я­ние от по­ла до вер­ха про­ема);
B — ши­ри­на про­ема (рас­сто­я­ние от ле­во­го до пра­во­го края про­ема);
h — при­то­ло­ка (рас­сто­я­ние от вер­ха про­ема до по­тол­ка) от 150 мм;
b1/ b2 — ле­вое/пра­вое бо­ко­вое рас­сто­я­ние (рас­сто­я­ние от со­от­вет­ству­ю­ще­го края про­ема до пре­пят­ствия) от 120 мм;
L — глу­би­на по­ме­ще­ния.
При за­ме­ре Н и В за ито­го­вый раз­мер при­ни­ма­ет­ся наи­боль­шая ве­ли­чи­на.
При за­ме­ре h, b1, b2 и L за ито­го­вый раз­мер при­ни­ма­ет­ся наи­мень­шая ве­ли­чи­на.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Пе­ре­пад уров­ня по­ла по всей ши­рине про­ема не дол­жен пре­вы­шать 10 мм. Необ­хо­ди­мо обес­пе­чить вы­держ­ку мон­таж­ной плос­ко­сти (при­стен­ков и при­то­ло­ки). Ос­но­ва­ние под уста­нов­ку си­сте­мы на­прав­ля­ю­щих долж­но быть мо­но­лит­ным и проч­ным, при от­сут­ствии та­ко­во­го тре­бу­ет­ся до­пол­ни­тель­ная окан­тов­ка ли­бо фор­ми­ро­ва­ние про­ема ме­тал­ло­из­де­ли­я­ми.


СПОСОБЫ МОНТАЖА

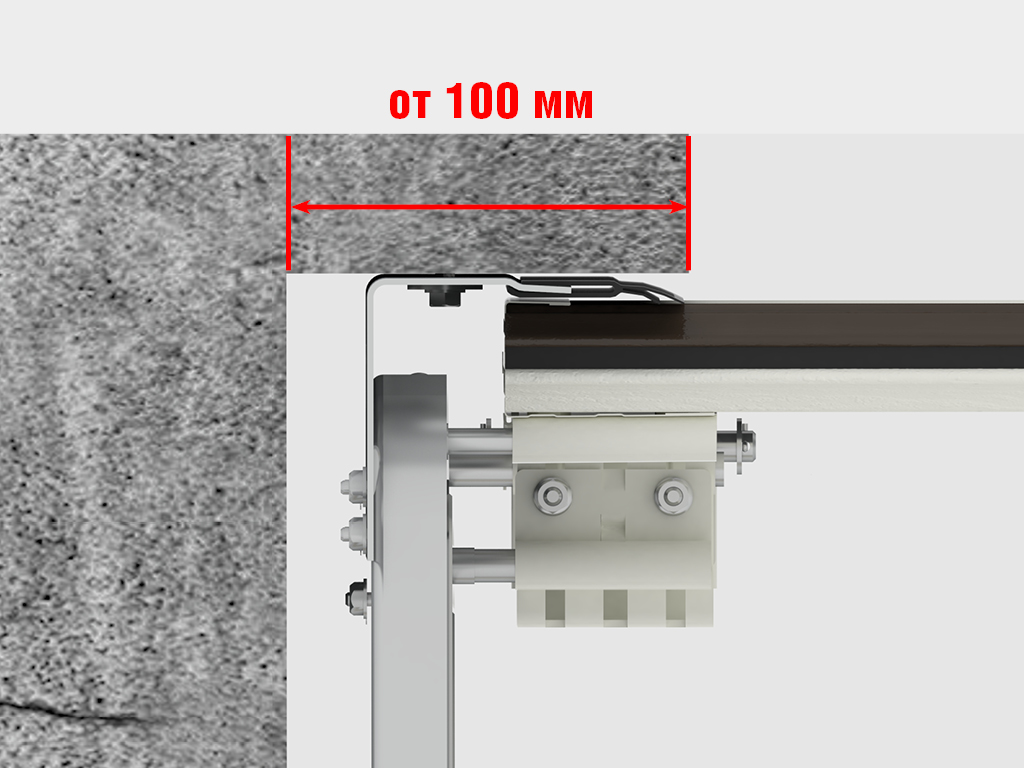

На­клад­ной мон­таж: cис­те­ма на­прав­ля­ю­щих мон­ти­ру­ет­ся на при­стен­ки и при­то­ло­ку с внут­рен­ней сто­ро­ны про­ема.



СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ

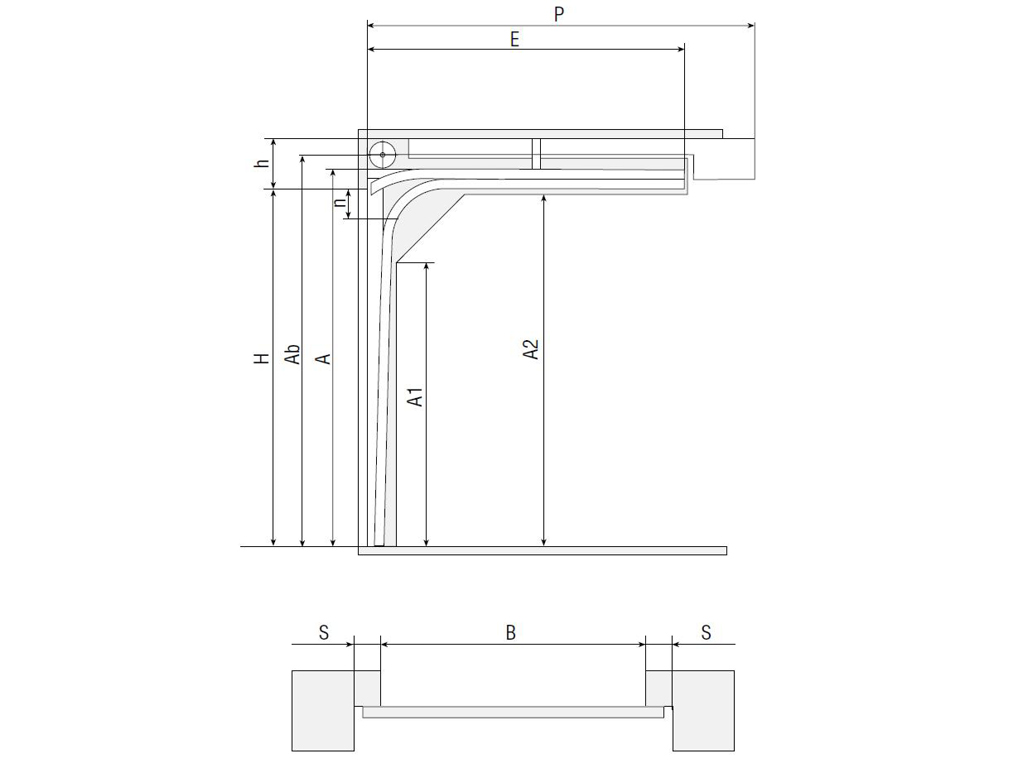

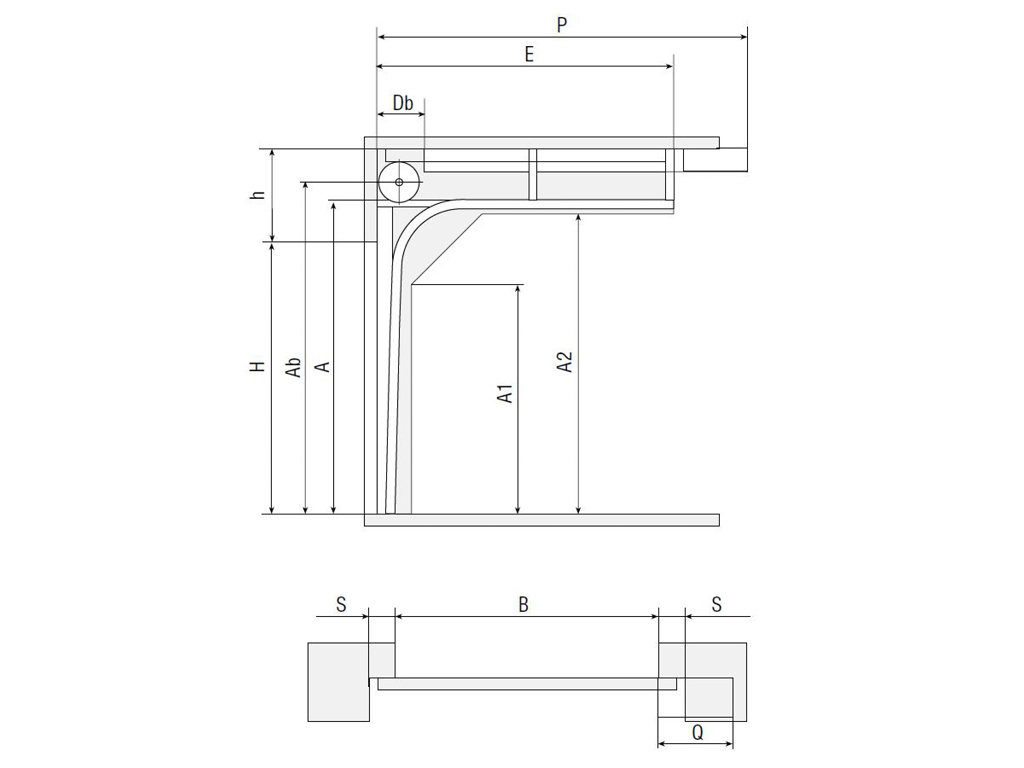

Низ­кий подъ­ем, ба­ра­бан спе­ре­ди

НИЗКИЙ ПОДЪЕМ, БАРАБАН СПЕРЕДИ

Усл. обо­зна­че­ние, на­име­но­ва­ние па­ра­мет­раРас­чет­ная фор­му­ла
H, мм Вы­со­та про­ема H
h, мм Вы­со­та при­то­ло­ки ? 230 (? 260 мм под при­вод)
B, мм Ши­ри­на про­ема B
A, мм Вы­со­та уг­ло­вой стой­ки H + 110
Ab, мм Вы­со­та оси ва­ла и ба­ра­ба­на ? A + 59
A1, мм Вы­со­та вер­ти­каль­ной на­прав­ля­ю­щей А - 543
A2, мм Вы­со­та го­ри­зон­таль­ной на­прав­ля­ю­щей А - 106
E, мм Дли­на го­ри­зон­таль­ных на­прав­ля­ю­щих Н + 300
Db, мм Ра­бо­чая зо­на тор­си­он­но­го ме­ха­низ­ма за­ви­сит от раз­ме­ров про­ема и ве­са щи­та
S, мм Ми­ни­маль­ное бо­ко­вое про­стран­ство 120
P, мм Зо­на рас­по­ло­же­ния по­то­лоч­но­го при­во­да Н + 1 185
n, мм Пе­ре­кры­тие про­ема в от­кры­том по­ло­же­нии

до 190 — без при­во­да, ши­ри­на про­ема до 4 500; до 235 — без при­во­да,

ши­ри­на про­ема бо­лее 4 500; до 10 — с по­то­лоч­ным при­во­дом, ши­ри­на про­ема до 4 500;

до 70 — с по­то­лоч­ным при­во­дом, ши­ри­на про­ема свы­ше 4 500













Низ­кий подъ­ем, ба­ра­бан спе­ре­ди (ком­плект стан­дарт­ных на­прав­ля­ю­щих RKTN)

НИЗКИЙ ПОДЪЕМ, БАРАБАН СПЕРЕДИ (RKTN)

Усл. обо­зна­че­ние, на­име­но­ва­ние па­ра­мет­раРас­чет­ная фор­му­ла
H, мм Вы­со­та про­ема H
h, мм Вы­со­та при­то­ло­ки ? 160
B, мм Ши­ри­на про­ема B
A, мм Вы­со­та уг­ло­вой стой­ки H + 54
Ab, мм Вы­со­та оси ва­ла и ба­ра­ба­на ? A + 59
A1, мм Вы­со­та вер­ти­каль­ной на­прав­ля­ю­щей А - 552
A2, мм Вы­со­та го­ри­зон­таль­ной на­прав­ля­ю­щей А - 115
E, мм Дли­на го­ри­зон­таль­ных на­прав­ля­ю­щих Н + 440
Db, мм Ра­бо­чая зо­на тор­си­он­но­го ме­ха­низ­ма за­ви­сит от раз­ме­ров про­ема и ве­са щи­та
S, мм Ми­ни­маль­ное бо­ко­вое про­стран­ство 120
P, мм Зо­на рас­по­ло­же­ния по­то­лоч­но­го при­во­да Н + 1 185
n, мм Пе­ре­кры­тие про­ема в от­кры­том по­ло­же­нии

до 245 — без при­во­да, ши­ри­на про­ема до 4 500; до 300 — без при­во­да, ши­ри­на про­ема бо­лее 4 500;

до 60 — с по­то­лоч­ным при­во­дом, ши­ри­на про­ема до 4 500; до 125 — с по­то­лоч­ным при­во­дом, ши­ри­на про­ема свы­ше 4 500

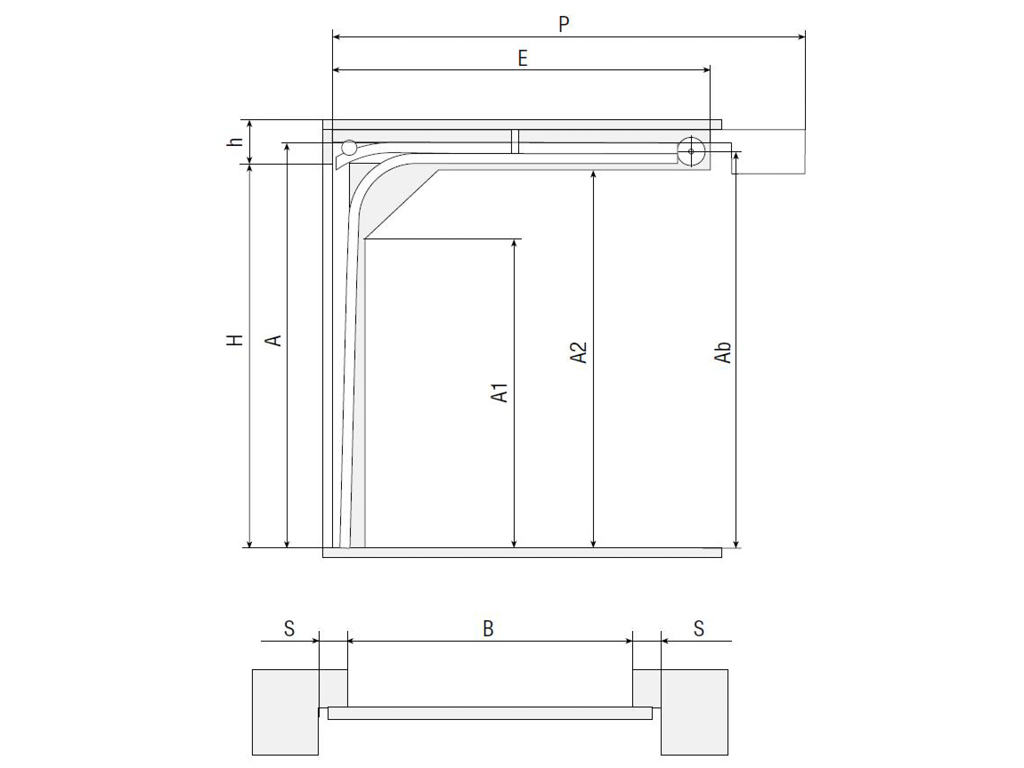

 НИЗКИЙ ПОДЪЕМ, БАРАБАН СЗАДИ

Усл. обо­зна­че­ние, на­име­но­ва­ние па­ра­мет­раРас­чет­ная фор­му­ла
H, мм Вы­со­та про­ема H
h, мм Вы­со­та при­то­ло­ки ? 150 (?160 c по­то­лоч­ным при­во­дом)
B, мм Ши­ри­на про­ема B
A, мм Вы­со­та уг­ло­вой стой­ки при h < 170: H + 110; при 150 ? h ?170: H + h - 60
Ab, мм Вы­со­та оси ва­ла и ба­ра­ба­на при h ? 170: H + 55; при 150 ? h ? 170: H + h - 47
A1, мм Вы­со­та вер­ти­каль­ной на­прав­ля­ю­щей А - 543
A2, мм Вы­со­та го­ри­зон­таль­ной на­прав­ля­ю­щей А - 106
E, мм Дли­на го­ри­зон­таль­ных на­прав­ля­ю­щих Н + 510
Db, мм Ра­бо­чая зо­на тор­си­он­но­го ме­ха­низ­ма за­ви­сит от раз­ме­ров про­ема и ве­са щи­та
S, мм Ми­ни­маль­ное бо­ко­вое про­стран­ство 120
P, мм Зо­на рас­по­ло­же­ния по­то­лоч­но­го при­во­да Н + 1 185
n, мм Пе­ре­кры­тие про­ема в от­кры­том по­ло­же­нии 240 (без при­во­да); 40...60 (с по­то­лоч­ным при­во­дом)









СТАНДАРТНЫЙ ПОДЪЕМ

Усл. обо­зна­че­ние, на­име­но­ва­ние па­ра­мет­раРас­чет­ная фор­му­ла
H, мм Вы­со­та про­ема H
h, мм Вы­со­та при­то­ло­ки R381: ? 420; R305: ? 350
B, мм Ши­ри­на про­ема B
A, мм Вы­со­та уг­ло­вой стой­ки R381: H + 235; R305: H + 165
Ab, мм Вы­со­та оси ва­ла и ба­ра­ба­на A + 97
A1, мм Вы­со­та вер­ти­каль­ной на­прав­ля­ю­щей R381: A — 580; R305: A — 490
A2, мм Вы­со­та го­ри­зон­таль­ной на­прав­ля­ю­щей А - 110
E, мм Дли­на го­ри­зон­таль­ных на­прав­ля­ю­щих R381: H + 200; R305: H + 250
Db, мм Ра­бо­чая зо­на тор­си­он­но­го ме­ха­низ­ма за­ви­сит от раз­ме­ров про­ема и ве­са щи­та
S, мм Ми­ни­маль­ное бо­ко­вое про­стран­ство 120
P, мм Зо­на рас­по­ло­же­ния по­то­лоч­но­го при­во­да Н + 1 060
Q, мм Зо­на рас­по­ло­же­ния при­во­да на вал 300

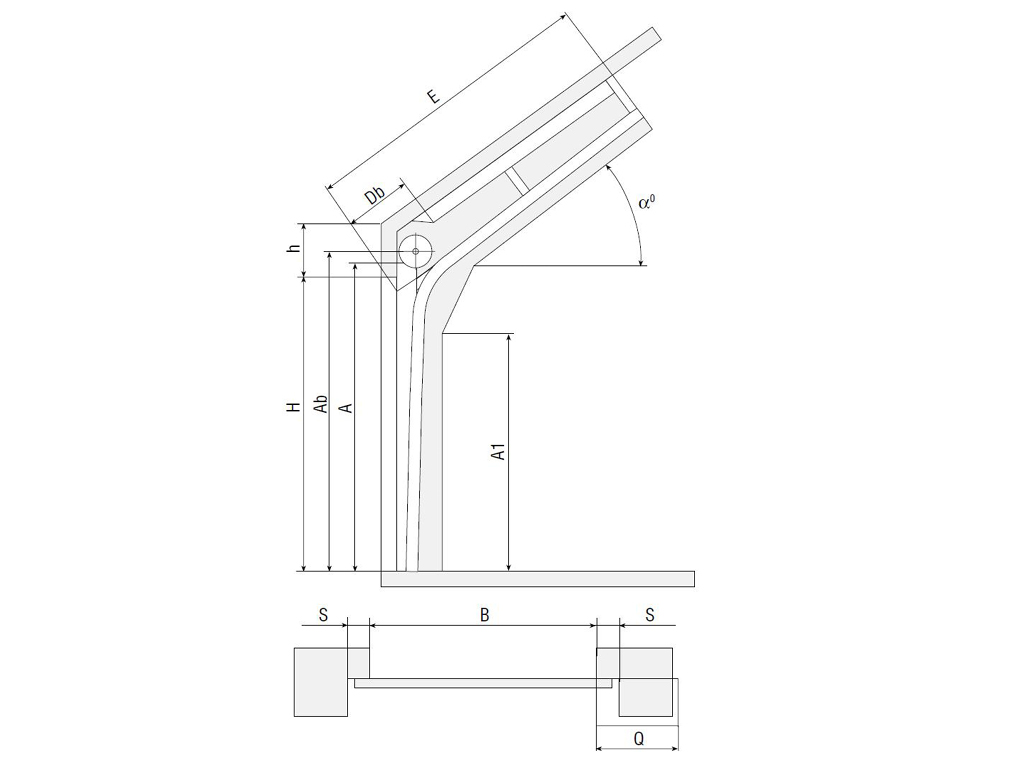

СТАНДАРТНЫЙ НАКЛОННЫЙ ПОДЪЕМ

Усл. обо­зна­че­ние, на­име­но­ва­ние па­ра­мет­раРас­чет­ная фор­му­ла
H, мм Вы­со­та про­ема H
h, мм Вы­со­та при­то­ло­ки > 500
B, мм Ши­ри­на про­ема B
A, мм Вы­со­та уг­ло­вой стой­ки H + 250…985
Ab, мм Вы­со­та оси ва­ла и ба­ра­ба­на А + 86/97
A1, мм Вы­со­та вер­ти­каль­ной на­прав­ля­ю­щей Н - 300
E, мм Дли­на го­ри­зон­таль­ных на­прав­ля­ю­щих за­ви­сит от уг­ла ?°
Db, мм Ра­бо­чая зо­на тор­си­он­но­го ме­ха­низ­ма за­ви­сит от раз­ме­ров про­ема и ве­са щи­та
S, мм Ми­ни­маль­ное бо­ко­вое про­стран­ство 120
?° Угол на­кло­на на­прав­ля­ю­щих к го­ри­зон­та­ли 5...65 (кра­тен 5°)
Q, мм Зо­на рас­по­ло­же­ния при­во­да на вал 300

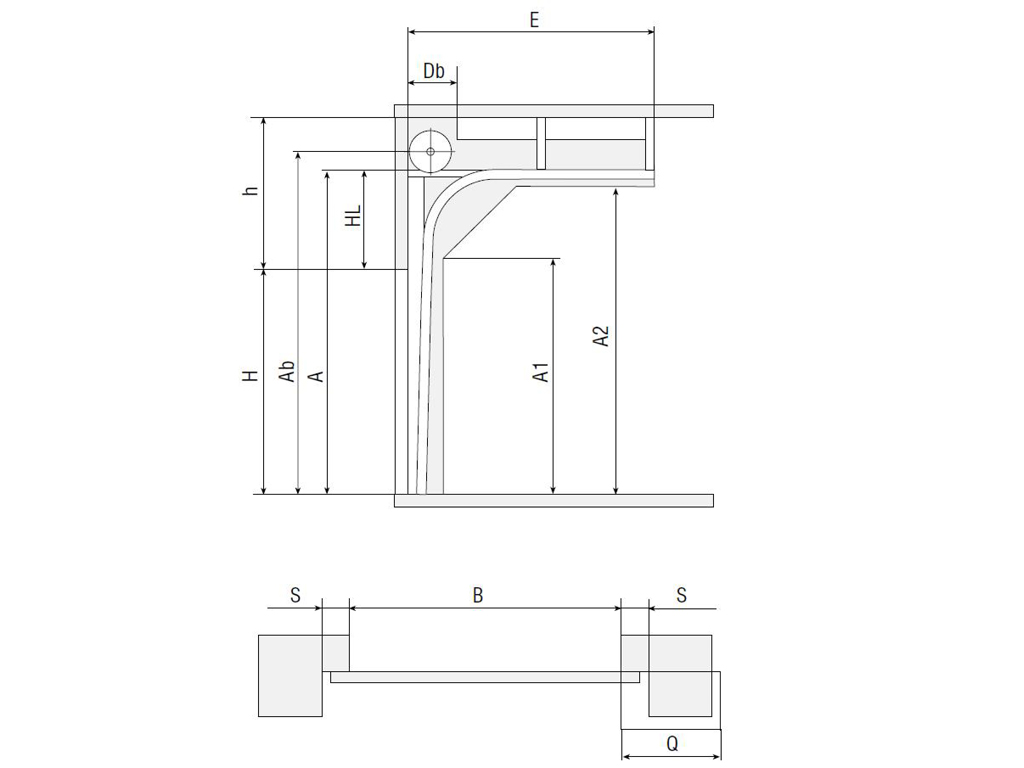

ВЫСОКИЙ ПОДЪЕМ

Усл. обо­зна­че­ние, на­име­но­ва­ние па­ра­мет­раРас­чет­ная фор­му­ла
H, мм Вы­со­та про­ема H
h, мм Вы­со­та при­то­ло­ки ? 660
B, мм Ши­ри­на про­ема B
HL, мм Рас­сто­я­ние от уров­ня го­ри­зон­таль­ных на­прав­ля­ю­щих до про­ема по умол­ча­нию h - 330
A, мм Вы­со­та уг­ло­вой стой­ки H + HL
Ab, мм Вы­со­та оси ва­ла и ба­ра­ба­на A + 86/97
A1, мм Вы­со­та вер­ти­каль­ной на­прав­ля­ю­щей А - 580
A2, мм Вы­со­та го­ри­зон­таль­ной на­прав­ля­ю­щей А - 53
E, мм Дли­на го­ри­зон­таль­ных на­прав­ля­ю­щих H - НL + 470...600
Db, мм Ра­бо­чая зо­на тор­си­он­но­го ме­ха­низ­ма за­ви­сит от раз­ме­ров про­ема и ве­са щи­та
S, мм Ми­ни­маль­ное бо­ко­вое про­стран­ство 120
Q, мм Зо­на рас­по­ло­же­ния при­во­да на вал 300

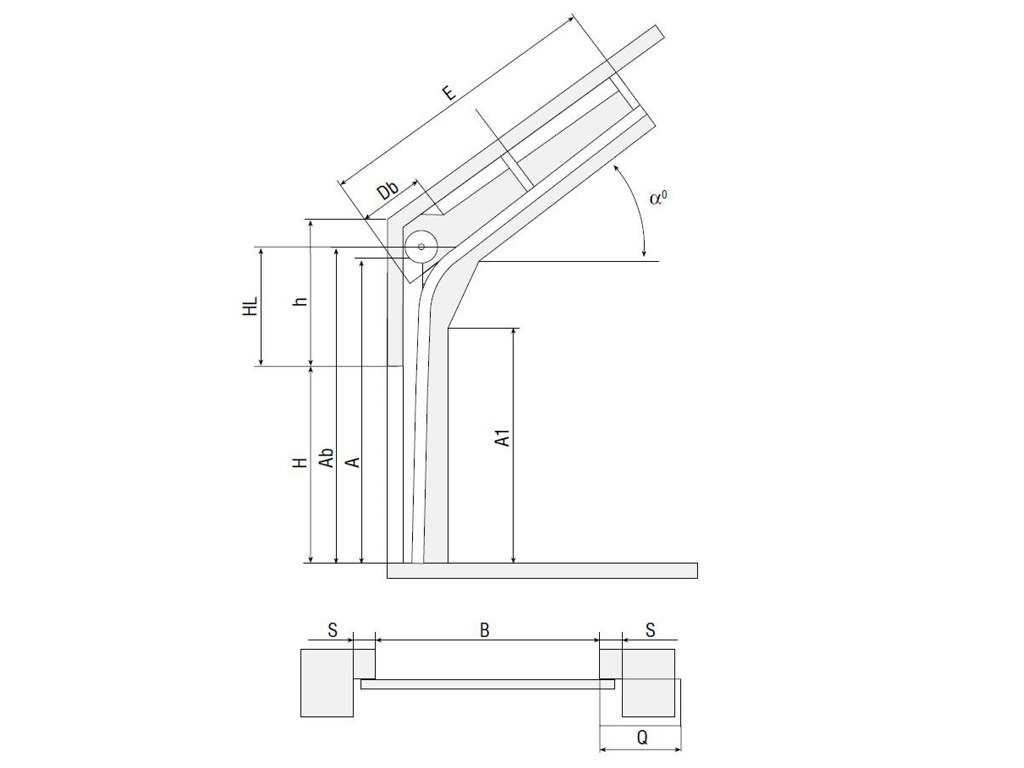

НАКЛОННЫЙ ВЫСОКИЙ ПОДЪЕМ

Усл. обо­зна­че­ние, на­име­но­ва­ние па­ра­мет­раРас­чет­ная фор­му­ла
H, мм Вы­со­та про­ема H
h, мм Вы­со­та при­то­ло­ки ? 660
B, мм Ши­ри­на про­ема B
HL, мм Рас­сто­я­ние от уров­ня го­ри­зон­таль­ных на­прав­ля­ю­щих до про­ема 330
A, мм Вы­со­та уг­ло­вой стой­ки H + HL + 15...749
Ab, мм Вы­со­та оси ва­ла и ба­ра­ба­на ? А + 86/97
A1, мм Вы­со­та вер­ти­каль­ной на­прав­ля­ю­щей Н + HL - 330...580
E, мм Дли­на го­ри­зон­таль­ных на­прав­ля­ю­щих за­ви­сит от уг­ла ?°
Db, мм Ра­бо­чая зо­на тор­си­он­но­го ме­ха­низ­ма за­ви­сит от раз­ме­ров про­ема и ве­са щи­та
S, мм Ми­ни­маль­ное бо­ко­вое про­стран­ство 120
?° Угол на­кло­на на­прав­ля­ю­щих к го­ри­зон­та­ли 5...65 (кра­тен 5°)
Q, мм Зо­на рас­по­ло­же­ния при­во­да на вал 300

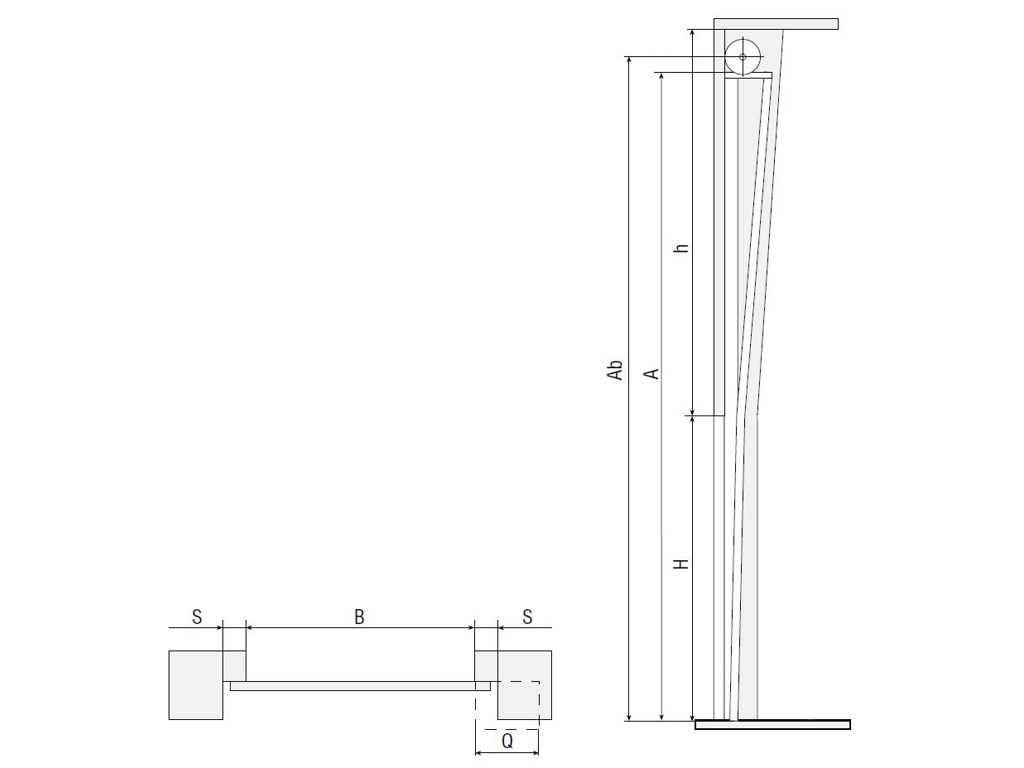

ВЕРТИКАЛЬНЫЙ ПОДЪЕМ

Усл. обо­зна­че­ние, на­име­но­ва­ние па­ра­мет­раРас­чет­ная фор­му­ла
H, мм Вы­со­та про­ема H
h, мм Вы­со­та при­то­ло­ки > H + 500
B, мм Ши­ри­на про­ема B
A, мм Вы­со­та уг­ло­вой стой­ки 2H + 120
Ab, мм Вы­со­та оси ва­ла и ба­ра­ба­на A + 166
A1, мм Вы­со­та вер­ти­каль­ной на­прав­ля­ю­щей H
S, мм Ми­ни­маль­ное бо­ко­вое про­стран­ство 120
Q, мм Зо­на рас­по­ло­же­ния при­во­да на вал 300



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Па­ра­метрЗна­че­ниеПри­ме­ча­ние
Со­про­тив­ле­ние теп­ло­пе­ре­да­че по­лот­на, м? * °С/Вт, класс (ГОСТ 31174) 1,13 (А)

зна­че­ние за­ви­сит от раз­ме­ра во­рот,

ука­за­но для во­рот раз­ме­ром 3 500 х 3 000 мм
Зву­ко­изо­ля­ция, дБ, класс (ГОСТ 31174) 24 (А)
Со­про­тив­ле­ние вет­ро­вой на­груз­ке, Па, класс (ГОСТ 31174) 460 (В)
Без­от­каз­ность, ко­ли­че­ство цик­лов от­кры­ва­ния-за­кры­ва­ния, не ме­нее 25 000
Уси­лие руч­но­го от­кры­ва­ния и за­кры­ва­ния, Н, не бо­лее 150
Пре­дел во­до­не­про­ни­ца­е­мо­сти при пе­ре­па­де дав­ле­ния, Па (ГОСТ 31174) 250
Объ­ем­ная воз­ду­хо­про­ни­ца­е­мость, м?/м?*ч (ГОСТ 31174) 4,9
Вес по­лот­на во­рот, кг/м? 13

точ­ное зна­че­ние за­ви­сит от ти­по­раз­ме­ра па­не­лей,

ис­поль­зу­е­мых в кон­струк­ции во­рот



УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ

1. Сек­ции по­лот­на во­рот долж­ны плав­но пе­ре­дви­гать­ся по на­прав­ля­ю­щим, а са­ми во­ро­та долж­ны быть сба­лан­си­ро­ван­ны­ми, т. е. их вес дол­жен ком­пен­си­ро­вать­ся кру­тя­щим мо­мен­том пру­жин.
2. Руч­ное от­кры­ва­ние и за­кры­ва­ние во­рот осу­ществ­ля­ет­ся толь­ко при по­мо­щи руч­ки.
3. При от­кры­ва­нии и за­кры­ва­нии во­рот вруч­ную не при­ла­гай­те к ним боль­ших уси­лий. Рез­кие рыв­ки за­пре­ща­ют­ся.
4. Сле­ди­те за тем, чтобы лю­ди и жи­вот­ные не на­хо­ди­лись в зоне дей­ствия во­рот во вре­мя их ра­бо­ты.
5. Стро­го за­пре­ще­но пе­ре­дви­гать­ся под дви­жу­щим­ся по­лот­ном во­рот, т. к. это мо­жет при­ве­сти к трав­мам.
6. Не под­вер­гай­те во­ро­та уда­рам и не пре­пят­ствуй­те их сво­бод­но­му дви­же­нию при от­кры­ва­нии и за­кры­ва­нии.
7. Сле­ди­те за тем, чтобы во вре­мя дви­же­ния по­лот­на в про­еме от­сут­ство­ва­ли по­сто­рон­ние пред­ме­ты и му­сор. Их на­ли­чие мо­жет при­ве­сти к пе­ре­ко­су и за­кли­ни­ва­нию по­лот­на во­рот.
8. Не под­вер­гай­те за­гряз­не­нию на­прав­ля­ю­щие и ро­ли­ки, т. к. это мо­жет при­ве­сти к на­ру­ше­нию плав­но­сти хо­да, а при на­ли­чии элек­тро­при­во­да — к его пе­ре­груз­ке и вы­хо­ду из строя.


ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

По­ку­па­те­лю предо­став­ля­ет­ся 10 лет га­ран­тии на от­сут­ствие сквоз­ной кор­ро­зии cэнд­вич-па­не­лей и сталь­ных про­фи­лей си­сте­мы на­прав­ля­ю­щих.


ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ

Хра­не­ние сэнд­вич-па­не­лей ре­ко­мен­ду­ет­ся про­из­во­дить в за­вод­ской упа­ков­ке на ров­ной по­верх­но­сти. Хра­нить упа­ков­ки с сэнд­вич-па­не­ля­ми ре­ко­мен­ду­ет­ся не бо­лее 6 ме­ся­цев с мо­мен­та про­из­вод­ства в скла­дах за­кры­то­го ти­па или под на­ве­сом. Па­не­ли долж­ны быть за­щи­ще­ны от по­па­да­ния вла­ги, а в зим­ний пе­ри­од от сне­га и за­гряз­не­ния. Необ­хо­ди­мо за­щи­щать их от воз­дей­ствия пря­мых сол­неч­ных лу­чей, ат­мо­сфер­ных осад­ков и пы­ли. Упа­ков­ки долж­ны хра­нить­ся в го­ри­зон­таль­ном по­ло­же­нии.


ПАСПОРТА И СЕРТИФИКАТЫ

Пас­порт «Га­раж­ные сек­ци­он­ные во­ро­та с тор­си­он­ным ме­ха­низ­мом RSD02»  PDF

Сер­ти­фи­кат со­от­вет­ствия «Во­ро­та для зда­ний и со­ору­же­ний»   PDF
