Автоматические гаражные ворота RSD01

Автоматические гаражные ворота RSD01

Узнать стоимость своих ворот

Я согласен с политикой конфиденциальности

Ав­то­ма­ти­че­ские га­раж­ные сек­ци­он­ные во­ро­та RSD01 спе­ци­аль­но спро­ек­ти­ро­ва­ны для га­раж­ных по­ме­ще­ний име­ю­щих ма­лень­кую при­то­ло­ку, но не ме­нее 100мм. и бо­ко­вые про­стен­ки — не ме­нее 120 мм. Дан­ная се­рия — это пе­ре­кры­тия из сэнд­вич-па­не­лей, поз­во­ля­ю­щих из­го­то­вить во­ро­та до 3000 мм. ши­ри­ной и до 2700мм вы­со­той. Для обес­пе­че­ния на­деж­ной ба­лан­си­ров­ки по­лот­на во­рот, на бо­ко­вые про­стен­ки про­ема мон­ти­ру­ет­ся спе­ци­аль­ный ме­ха­низм пру­жин рас­тя­же­ния.

Стан­дарт­ная ком­плек­та­ция во­рот се­рии RSD01:

  • По­лот­но.
  • Си­сте­ма на­прав­ля­ю­щих.
  • Ме­ха­низм, обес­пе­чи­ва­ю­щих до 10000 пол­ных цик­лов от­кры­ва­ния/за­кры­ва­ния во­рот (пру­жи­ны рас­тя­же­ния).
  • За­движ­ка.
  • Руч­ка.
  • Пол­ный па­кет до­ку­мен­тов.

Ха­рак­те­ри­сти­ки сек­ци­он­ных во­рот RSD01:

  • Си­сте­ма урав­но­ве­ши­ва­ния — блоч­но-тро­со­вая.
  • Тип подъ­ема — низ­кий.
  • Осо­бые си­сте­мы без­опас­но­сти — «двой­но­го тро­са» и «пру­жи­на в пру­жине».
  • Лег­кость и быст­ро­та мон­та­жа (не бо­лее 2-х ча­сов).
  • Ши­ро­кий мо­дель­ный ряд в ди­зай­нер­ском ис­пол­не­нии.

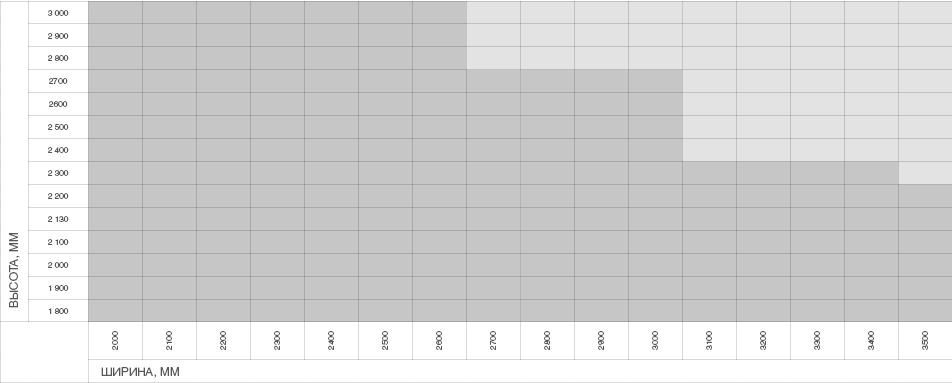

ТАБЛИЦА РАЗМЕРОВ

Па­ра­метрПо­ка­за­тель
Вы­со­та про­ема, мм                                              от 1 800 до 3 000
Ши­ри­на про­ема, мм                           от 2 000 до 3 500
При­то­ло­ка, мм                           от 100
При­стен­ки, мм                           от 100



РАЗМЕРЫ ПРОЕМА

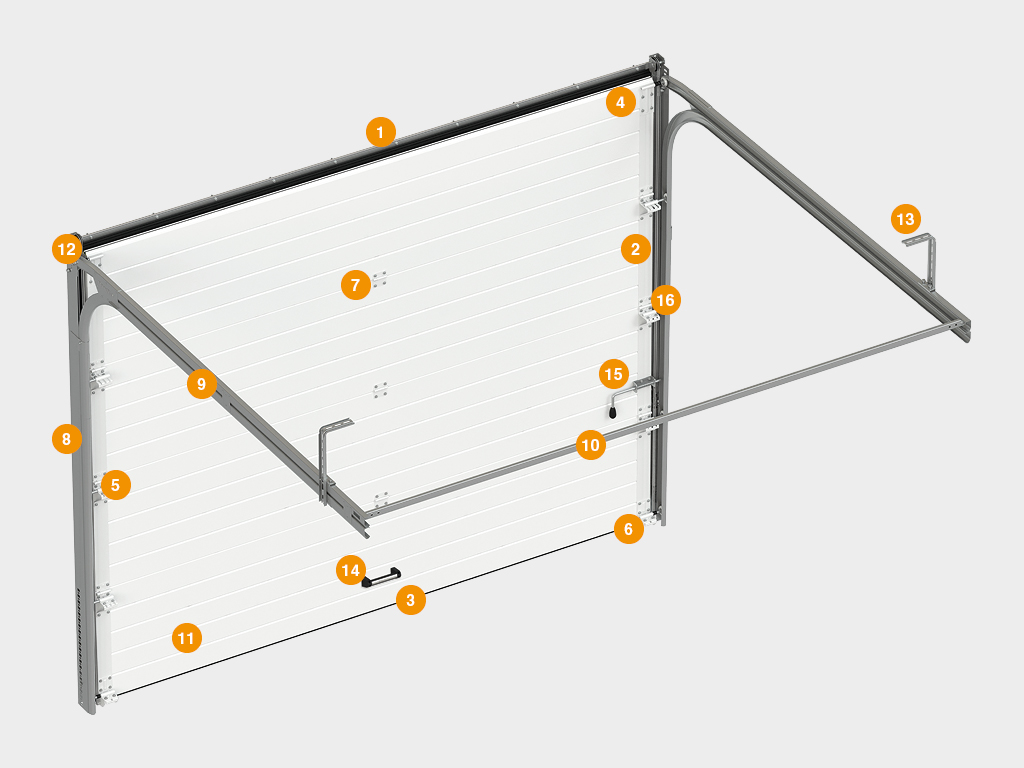

КОНСТРУКЦИЯ





1. Сталь­ной ри­гель с уста­нов­лен­ным верх­ним кон­тур­ным мно­го­ка­мер­ным уплот­ни­те­лем
2. Кон­тур­ные бо­ко­вые мно­го­ка­мер­ные уплот­ни­те­ли
3. Ниж­ний встра­и­ва­е­мый сталь­ной про­филь с тер­мо­раз­де­ле­ни­ем и ниж­ний уплот­ни­тель
4. Верх­ний уг­ло­вой крон­штейн ре­гу­ли­ру­е­мый
5. Бо­ко­вая опо­ра с ре­гу­ли­ру­е­мым ро­ли­ко­дер­жа­те­лем
6. Ниж­ний уг­ло­вой крон­штейн с ре­гу­ли­ру­е­мым ро­ли­ко­дер­жа­те­лем
7. Внут­ре­няя пет­ля
8. Вер­ти­каль­ная на­прав­ля­ю­щая в сбо­ре
9. Го­ри­зон­таль­ная на­прав­ля­ю­щая в сбо­ре
10. Ди­стан­ци­он­ный С-про­филь
11. Сэнд­вич-па­нель
12. Крон­штейн с двой­ным шки­вом
13. Г-об­раз­ный крон­штейн креп­ле­ния к по­тол­ку, уста­нов­лен­ный на крон­штейн про­из­воль­ной фик­са­ции
14. Руч­ка подъ­ем­ная
15. За­движ­ка (оп­ция)
16. Пру­жи­ны рас­тя­же­ния

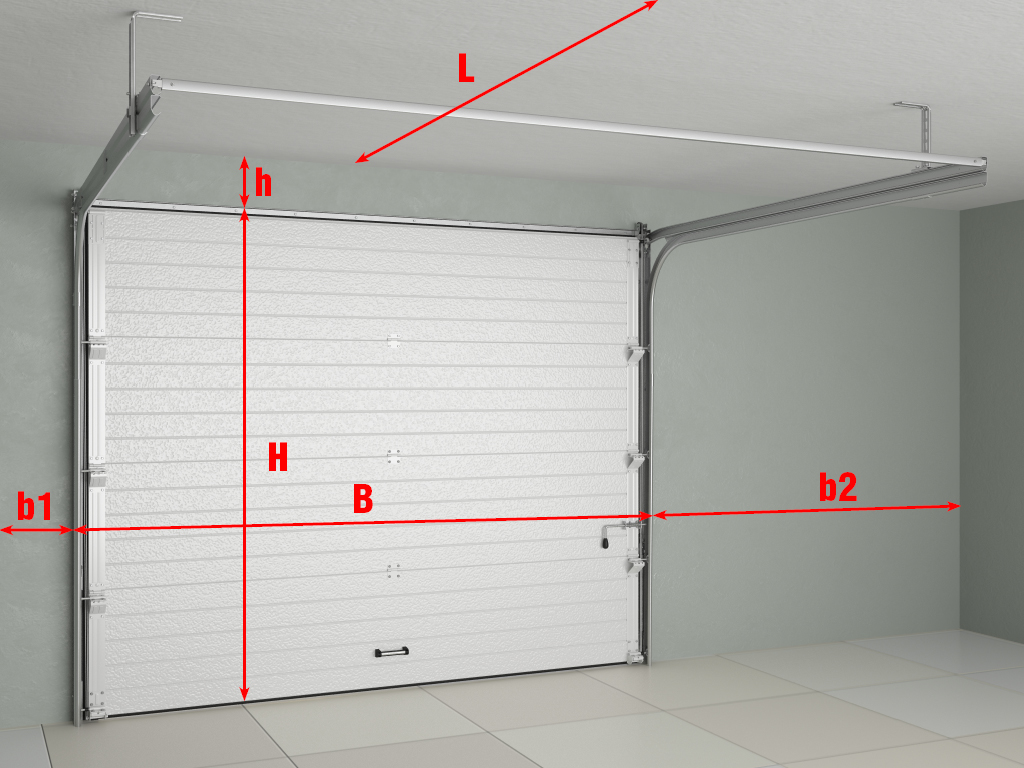

ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА



Для сня­тия необ­хо­ди­мых по­ка­за­те­лей до­ста­точ­но ру­лет­ки и стро­и­тель­но­го уров­ня. Все за­ме­ры про­из­во­дят­ся внут­ри по­ме­ще­ния. За­мер каж­дой ве­ли­чи­ны необ­хо­ди­мо про­из­во­дить как ми­ни­мум по трем точ­кам:
H — вы­со­та про­ема (рас­сто­я­ние от по­ла до вер­ха про­ема);
B — ши­ри­на про­ема (рас­сто­я­ние от ле­во­го до пра­во­го края про­ема);
h — при­то­ло­ка (рас­сто­я­ние от вер­ха про­ема до по­тол­ка) min 100 мм;
b1/ b2 — ле­вое/пра­вое бо­ко­вое рас­сто­я­ние (рас­сто­я­ние от со­от­вет­ству­ю­ще­го края про­ема до пре­пят­ствия) min 100 мм;
L — глу­би­на по­ме­ще­ния.
При за­ме­ре Н и В за ито­го­вый раз­мер при­ни­ма­ет­ся наи­боль­шая ве­ли­чи­на.
При за­ме­ре h, b1, b2 и L за ито­го­вый раз­мер при­ни­ма­ет­ся наи­мень­шая ве­ли­чи­на.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Пе­ре­пад уров­ня по­ла по всей ши­рине про­ема не дол­жен пре­вы­шать 10 мм. Необ­хо­ди­мо обес­пе­чить вы­держ­ку мон­таж­ной плос­ко­сти (при­стен­ков и при­то­ло­ки). Ос­но­ва­ние под уста­нов­ку си­сте­мы на­прав­ля­ю­щих долж­но быть мо­но­лит­ным и проч­ным, при от­сут­ствии та­ко­во­го тре­бу­ет­ся до­пол­ни­тель­ная окан­тов­ка ли­бо фор­ми­ро­ва­ние про­ема ме­тал­ло­из­де­ли­я­ми.


СПОСОБЫ МОНТАЖА



На­клад­ной мон­таж (клас­си­че­ский тип мон­та­жа): си­сте­ма на­прав­ля­ю­щих мон­ти­ру­ет­ся на при­стен­ки и при­то­ло­ку с внут­рен­ней сто­ро­ны про­ема.

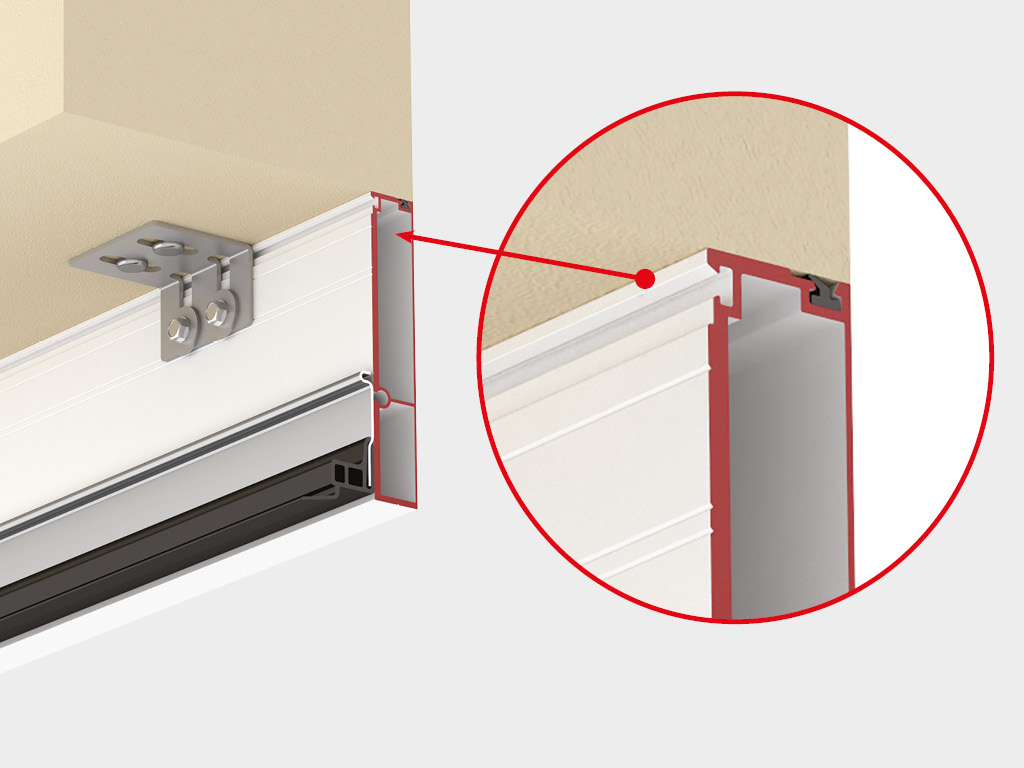

Встро­ен­ный мон­таж встык (при от­сут­ствии при­стен­ков): несу­щий на­лич­ник уста­нав­ли­ва­ет­ся на про­ем встык. На него мон­ти­ру­ет­ся си­сте­ма на­прав­ля­ю­щих. Си­сте­ма ре­гу­ли­ру­е­мых крон­штей­нов поз­во­ля­ет ни­ве­ли­ро­вать неров­но­сти стен. Несу­щий на­лич­ник име­ет эс­те­тич­ный внеш­ний вид, окра­ши­ва­ет­ся в RAL 9003 (бе­лый) или RAL 8014 (ко­рич­не­вый).

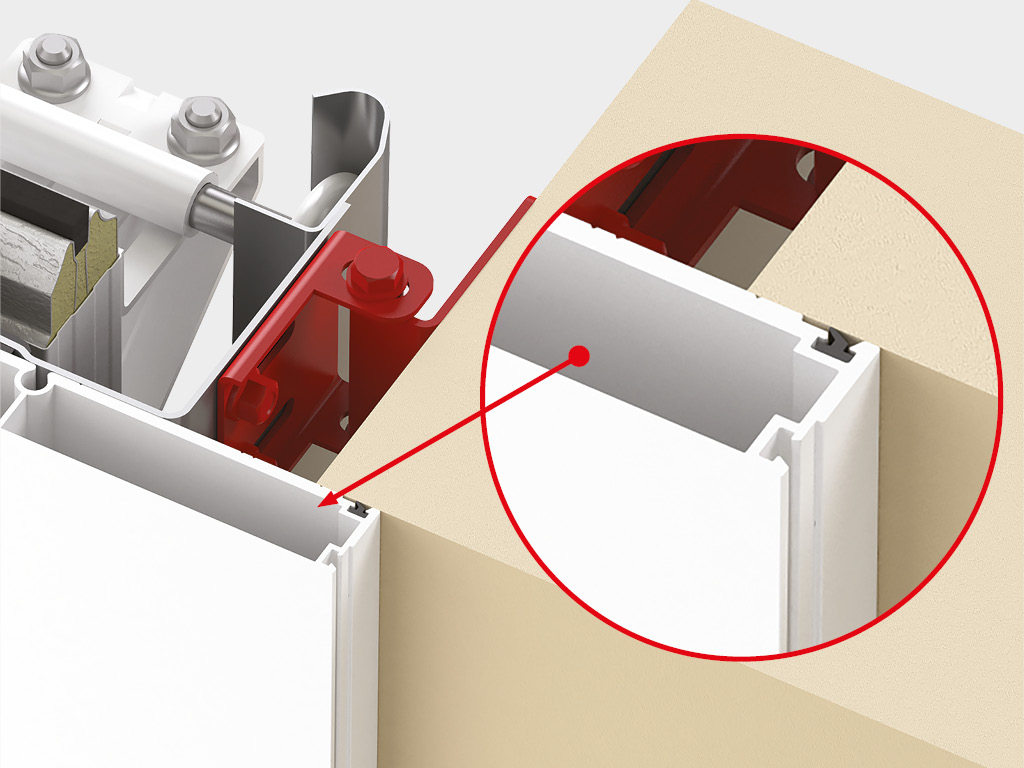

Встро­ен­ный мон­таж вна­хлест (при от­сут­ствии при­стен­ков): несу­щий на­лич­ник уста­нав­ли­ва­ет­ся на про­ем вна­хлест (20 мм). На него мон­ти­ру­ет­ся си­сте­ма на­прав­ля­ю­щих. Си­сте­ма ре­гу­ли­ру­е­мых крон­штей­нов поз­во­ля­ет ни­ве­ли­ро­вать неров­но­сти стен. Несу­щий на­лич­ник име­ет при­вле­ка­тель­ный внеш­ний вид, окра­ши­ва­ет­ся в RAL 9003 (бе­лый) или RAL 8014 (ко­рич­не­вый).



СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ

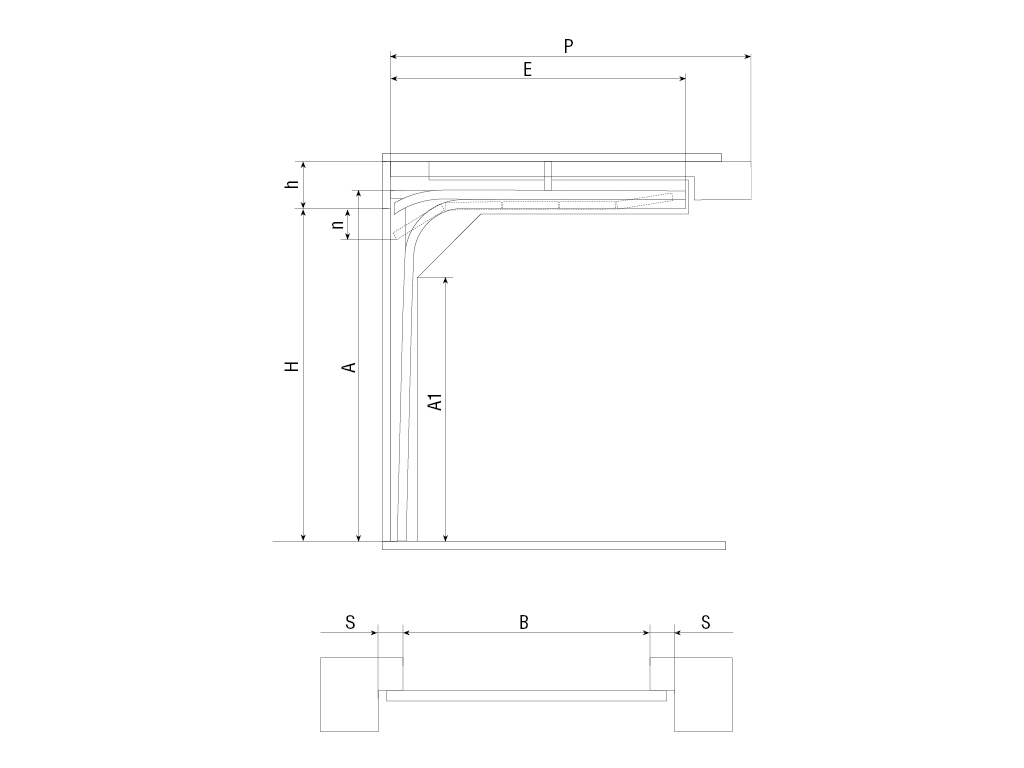

ПАРАМЕТРЫ: НИЗКИЙ ПОДЪЕМ (ПРУЖИНЫ РАСТЯЖЕНИЯ)



УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРАРАСЧЕТНАЯ ФОРМУЛА
H, мм Вы­со­та про­ема H
h, мм Вы­со­та при­то­ло­ки h ? 100; (h ? 130 при ис­поль­зо­ва­нии по­то­лоч­но­го при­во­да)
B, мм Ши­ри­на про­ема B
A, мм Вы­со­та уг­ло­вой стой­ки H + 54
A1, мм Вы­со­та вер­ти­каль­ной на­прав­ля­ю­щей А - 552
E, мм Дли­на го­ри­зон­таль­ных на­прав­ля­ю­щих Н + 440
S, мм Ми­ни­маль­ное бо­ко­вое про­стран­ство 100
P, мм Зо­на рас­по­ло­же­ния по­то­лоч­но­го при­во­да Н + 1 185
n, мм Пе­ре­кры­тие про­ема в от­кры­том по­ло­же­нии 230 (без при­во­да); 40-60 (с по­то­лоч­ным при­во­дом)



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Па­ра­метрЗна­че­ниеПри­ме­ча­ние
Со­про­тив­ле­ние теп­ло­пе­ре­да­че по­лот­на, м? * °С/Вт, класс (ГОСТ 31174) 1,13 (А) зна­че­ние за­ви­сит от раз­ме­ра во­рот,

ука­за­но для во­рот раз­ме­ром 3 500 х 3 000 мм
Зву­ко­изо­ля­ция, дБ, класс (ГОСТ 31174) 24 (А)
Со­про­тив­ле­ние вет­ро­вой на­груз­ке, Па, класс (ГОСТ 31174) 460 (В)
Без­от­каз­ность, ко­ли­че­ство цик­лов от­кры­ва­ния-за­кры­ва­ния, не ме­нее 25 000
Уси­лие руч­но­го от­кры­ва­ния и за­кры­ва­ния, Н, не бо­лее 150
Пре­дел во­до­не­про­ни­ца­е­мо­сти при пе­ре­па­де дав­ле­ния, Па (ГОСТ 31174) 250
Объ­ем­ная воз­ду­хо­про­ни­ца­е­мость, м?/м?*ч (ГОСТ 31174) 4,9
Вес по­лот­на во­рот, кг/м? 11,6 точ­ное зна­че­ние за­ви­сит от ти­по­раз­ме­ра па­не­лей,

ис­поль­зу­е­мых в кон­струк­ции во­рот

УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ

1. Сек­ции по­лот­на во­рот долж­ны плав­но пе­ре­дви­гать­ся по на­прав­ля­ю­щим, а са­ми во­ро­та долж­ны быть сба­лан­си­ро­ван­ны­ми, т. е. их вес дол­жен ком­пен­си­ро­вать­ся пру­жи­на­ми рас­тя­же­ния.
2. Руч­ное от­кры­ва­ние и за­кры­ва­ние во­рот осу­ществ­ля­ет­ся толь­ко при по­мо­щи руч­ки.
3. При от­кры­ва­нии и за­кры­ва­нии во­рот вруч­ную не при­ла­гай­те к ним боль­ших уси­лий. Рез­кие рыв­ки за­пре­ща­ют­ся.
4. Сле­ди­те за тем, чтобы лю­ди и жи­вот­ные не на­хо­ди­лись в зоне дей­ствия во­рот во вре­мя их ра­бо­ты.
5. Стро­го за­пре­ще­но пе­ре­дви­гать­ся под дви­жу­щим­ся по­лот­ном во­рот, т. к. это мо­жет при­ве­сти к трав­мам.
6. Не под­вер­гай­те во­ро­та уда­рам и не пре­пят­ствуй­те их сво­бод­но­му дви­же­нию при от­кры­ва­нии и за­кры­ва­нии.
7. Не под­вер­гай­те за­гряз­не­нию на­прав­ля­ю­щие и ро­ли­ки, т. к. это мо­жет при­ве­сти к на­ру­ше­нию плав­но­сти хо­да, а при на­ли­чии элек­тро­при­во­да это мо­жет при­ве­сти к его пе­ре­груз­ке и вы­хо­ду из строя.
8. Сле­ди­те за тем, чтобы во вре­мя дви­же­ния по­лот­на в про­еме от­сут­ство­ва­ли по­сто­рон­ние пред­ме­ты и му­сор. Их на­ли­чие мо­жет при­ве­сти к пе­ре­ко­су и за­кли­ни­ва­нию по­лот­на во­рот.


ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

По­ку­па­те­лю предо­став­ля­ет­ся 10 лет га­ран­тии на от­сут­ствие сквоз­ной кор­ро­зии cэнд­вич-па­не­лей и сталь­ных про­фи­лей си­сте­мы на­прав­ля­ю­щих.



ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ

Хра­не­ние сэнд­вич-па­не­лей ре­ко­мен­ду­ет­ся про­из­во­дить в за­вод­ской упа­ков­ке на ров­ной по­верх­но­сти. Хра­нить упа­ков­ки с сэнд­вич-па­не­ля­ми ре­ко­мен­ду­ет­ся не бо­лее 6 ме­ся­цев с мо­мен­та про­из­вод­ства в скла­дах за­кры­то­го ти­па или под на­ве­сом. Па­не­ли долж­ны быть за­щи­ще­ны от по­па­да­ния вла­ги, а в зим­ний пе­ри­од — от сне­га и за­гряз­не­ния. Необ­хо­ди­мо за­щи­щать их от воз­дей­ствия пря­мых сол­неч­ных лу­чей, ат­мо­сфер­ных осад­ков и пы­ли. Упа­ков­ки долж­ны хра­нить­ся в го­ри­зон­таль­ном по­ло­же­нии.

ПАСПОРТА И СЕРТИФИКАТЫ

Пас­порт «Га­раж­ные сек­ци­он­ные во­ро­та»  PDF

Сер­ти­фи­кат со­от­вет­ствия «Во­ро­та для зда­ний и со­ору­же­ний» PDF

ИНСТРУКЦИИ

Ин­струк­ция по мон­та­жу сек­ци­он­ных во­рот RSD01 PDF
